33kV trīsfāzu sausais-transformators: galvenās konstrukcijas prasības industriālo parku elektrotīkliem

Industriālā parka primārās elektroenerģijas sadales projektēšana?Jūsu izvēle33kV trīs-fāzu sausais-tipa transformatorsir stratēģisks lēmums, kas ietekmē katra nomnieka darbību, parka paplašināšanās potenciālu un tā vispārējo enerģētisko noturību. Industriālie parki rada unikālu izaicinājumu kopumu: dažādas un dinamiskas slodzes, skarbi vides apstākļi un nepieciešamība pēc minimālas dīkstāves.



Kā speciālistssausā-tipa transformatora ražotājsLieljaudas{0}}lietojumiem GNEE izstrādā šos būtiskos līdzekļus ne tikai tāpēc, lai tie atbilstu standartiem, bet arī izceltos rūpniecisko elektrotīklu prasīgajā realitātē.



Šajā rokasgrāmatā ir izklāstītas galvenās konstrukcijas prasības, kas jums jānorāda, lai nodrošinātu, ka jūsu transformators gadu desmitiem ir uzticamības un efektivitātes pīlārs.



Industriālā parka izaicinājums: unikāla elektriskā ekosistēma



Industriālā parka elektrotīkls būtiski atšķiras no komerciālā vai komunālā tīkla.



To raksturo:

• Slodzes dažādība:Viena apakšstacija var vienlaikus barot pusvadītāju ražotni, metāla darbnīcu un pārtikas pārstrādes rūpnīcu.
• Augsts un mainīgs pieprasījums:Lieli motori, loka krāsnis un metināšanas iekārtas izraisa ievērojamas slodzes svārstības un strāvas harmonikas.
• Kritiskā darbspējas laika prasība:Jebkurš ilgstošs pārtraukums var apturēt ražošanu vairākiem uzņēmumiem, izraisot milzīgus finansiālus zaudējumus.
• Vides skarbums:Izplatīta ir putekļu, mitruma, ķīmisko tvaiku un lielas temperatūras svārstību iedarbība.
• Mērogojamības vajadzības:Parks pieaugs, un elektroenerģijas infrastruktūrai ir jāpieņem jauni nomnieki bez pilnīgas kapitālremonta.

Jūsu33kV sausais{1}}tipa transformatorsir jāizstrādā no paša sākuma, lai zeltu šajā vidē.



1. projektēšanas pamatprasība: izturīga konstrukcija skarbiem apstākļiem



Industriālie parki nav tīras telpas. Transformators jābūvē kā cietoksnis tā elektriskajām sastāvdaļām.

• Korpusa aizsardzība:Minimums noIP54 (aizsargāts pret putekļiem un aizsargāts pret ūdens šļakatām)ir būtiska. Piekrastes parkiem vai zonām ar kodīgu atmosfēru,IP55 vai IP56arC5-M pretkorozijas pārklājums(atbilstoši ISO 12944) ir jānorāda.
• Tinumu izolācijas tehnoloģija: Vakuuma lietie epoksīda sveķiiekapsulēšana nav-apspriežama. Tas nodrošina monolītu, mitruma{2}}un putekļu-necaurlaidīgu barjeru ap tinumiem, piedāvājot izcilu izturību pret termisko ciklu, mehānisko spriegumu un ķīmisko piesārņojumu, salīdzinot ar VPI (Vacuum Pressure Impregnated) konstrukcijām.
• Pretkoroziju{0}}izturīgi materiāli:Visam konstrukciju tēraudam jābūt karsti{0}}cinkotam vai apstrādātam ar daudzslāņu aizsargpārklājumu. Stiprinājumiem jābūt no nerūsējošā tērauda (A2/A4 klase).
• Uzlabota dzesēšanas sistēma:Ņemot vērā lielas un mainīgas slodzes, anAN/AF (Gaisa dabiskais/Gaisa piespiedu režīms)dzesēšanas klasifikācija ir standarta. Lai optimizētu enerģijas patēriņu un troksni, ventilatori jāvada ar daudzpakāpju termostatu (piemēram, 2 pakāpju: 50% ventilatoru pie 110 grādiem, 100 % ventilatoriem pie 120 grādiem). Radiatora ribām jābūt plaši izvietotām, lai novērstu aizsērēšanu ar putekļiem un šķiedrām.

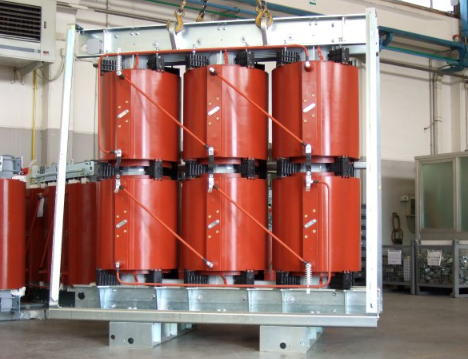

33kVtrīs-fāzu sausais-tipa transformatorsuzstādīts āra rūpnieciskajā apakšstacijā.



2. projektēšanas pamatprasība: augstas uzticamības un pieejamības līdzekļi



Dīkstāve ir ienaidnieks. Dizainā jāiekļauj funkcijas, kas maksimāli palielina darbības laiku un ļauj veikt paredzamu apkopi.



H klases izolācija ar augstu temperatūras paaugstināšanos:NorādietH klase (180 grādi)izolācijas sistēma ar a100K vai 115K temperatūras paaugstināšanās. Tas nodrošina ievērojamu siltuma rezervi, ļaujot transformatoram izturēt pārslodzi un droši darboties augstā apkārtējās vides temperatūrā, nepaātrinot izolācijas novecošanos.



Augsta īsslēguma{0}}izturība:Tinumiem jābūt mehāniski nostiprinātiem, lai bojājuma laikā izturētu milzīgos elektromagnētiskos spēkus. Dizainam jābūt apstiprinātam saskaņā arIEC 60076-5vaiIEEE C57.12.91jūsu parka tīkla konkrētajam{0}}īsslēguma strāvas līmenim (parasti 25 kA vai 31,5 kA pie 33 kV).



Visaptveroša uzraudzība un aizsardzība:Integrēt aTransformatoru uzraudzības un vadības bloks (TMCU)kā standarts.

Tajā jāiekļauj:

• PT100 sensoriiestrādāts katrā LV un HV tinumā precīzai temperatūras kontrolei.
• NepārtrauktaDaļējas izlādes (PD) uzraudzībatermināļi paredzamajai apkopei.
• Saskarnes priekšviedā tīkla integrācija(IEC 61850, Modbus TCP).
• Aizsardzības līdzekļi:Tinuma pārmērīga temperatūra (trauksme/izslēgšana), ventilatora atteices trauksme, durvju atvēršanas signalizācija.



Lieka dzesēšana:Apsveriet divas neatkarīgas ventilatoru grupas kritiskiem lietojumiem, lai nodrošinātu dzesēšanas turpināšanu pat tad, ja viens ventilatoru komplekts neizdodas.



3. projektēšanas pamatprasība: izcila elektriskā veiktspēja dažādām slodzēm



Elektroprojektam jānodrošina elektroenerģijas kvalitāte un stabilitāte visiem īrniekiem.

• Vektoru grupa: Dyn11gandrīz vienmēr ir pareizā izvēle. Delta-pievienotais HV tinums bloķē plūsmutrīskāršās harmonikas (3., 9., 15....)atpakaļ 33kV tīklā, aizsargājot augšpuses iekārtas. Zvaigznes -pieslēgtais LV tinums nodrošina stabilu neitrālu 400/230 V sadalei.
• Impedances spriegums (Uk%):Rūpīga atlase ir kritiska. Avidēja pretestība (piemēram, 8-10%)bieži ir ideāli piemērots industriālajiem parkiem. Tas nodrošina labu sprieguma regulēšanu, vienlaikus atbilstoši ierobežojot bojājumu strāvas, lai aizsargātu pakārtotās zemsprieguma sadales iekārtas. Precīzai vērtībai jābūt saskaņotai ar parka kopējo īssavienojuma izpēti.
• Harmoniskā mazināšanas dizains (K-faktors vai dizains D):Pieņemsim ievērojamas harmoniskās slodzes. Transformatoram jābūt novērtētam vismaz arK-13vai izstrādāts atbilstošiIEC 60076-14 (D pielikums)ne{0}}sinusoidālām slodzēm. Tas ietver izmantošanuelektrostatiski ekranēti tinumiun iespējamsdubult{0}}izmēra neitrālie vadītājiLV tinumā, lai apstrādātu trīskāršās harmoniskās strāvas.
• Augsta efektivitāte:NorādietIE3 (Premium Efficiency)līmenis vai augstāks. Samazinātie slodzes zudumi (Pk) tieši samazina ekspluatācijas izmaksas un samazina transformatora termisko spriegumu, palielinot ilgmūžību.



4. projektēšanas pamatprasība: drošība, izmantojamība un nākotnes{1}}noturība



Projektā par prioritāti ir jānosaka cilvēku drošība un jāveicina viegla apkope un paplašināšana.

• Drošs un pieejams izkārtojums:Visām zemsprieguma daļām jābūt pilnībā noslēgtām. Kabeļu savienojumiem jābūt atsevišķos, slēdzamos nodalījumos (HV un LV). Zemējuma spailēm jābūt skaidri marķētām un viegli pieejamām.
• Zems trokšņa līmenis:Lai ievērotu rūpniecisko zonu vides noteikumus, norādiet zemu skaņas jaudas līmeni, piemēram,Mazāks vai vienāds ar 65 dB(A)pie 1 metra. Tam var būt nepieciešami zema-trokšņa ventilatori un optimizēta magnētiskās ķēdes konstrukcija.
• Modularitāte un rezerves jauda:Apsveriet iespēju norādīt transformatoru arpar{0}}ielādēt krānu mainītājus (OLTC)nevis izslēgt{0}}ķēdes krānus, lai dinamiski regulētu spriegumu, pieaugot tīkla slodzei. Izstrādājiet LV kopņu sistēmu, lai viegli savienotu nākotnes kondensatoru blokus jaudas koeficienta korekcijai.
• Dokumentācija un apmācība:Nepieciešama detalizēta informācijakā-uzbūvēti rasējumi, testa atskaites (parastā un tips) un digitālais dvīnis(ja attiecināms) integrācijai parka līdzekļu pārvaldības sistēmā. Piegādātāja vadīta-nodošana ekspluatācijā un operatoru apmācība ir būtiska.



Tehnisko specifikāciju kopsavilkuma tabula industriālā parka lietojumam

Parametrs / prasība	Industriālā parka ieteicamā specifikācija
Nominālā jauda un spriegums	piemēram, 10 MVA, 33/11 kV vai 33/0,4 kV
Izolācija / Temp. Celies	H klase / 115K
Tinumu tehnoloģija	Vakuuma lietie epoksīda sveķi
Korpusa aizsardzība	IP55 ar C5-M pārklājumu
Dzesēšana	AN/AF ar 2 pakāpju ventilatora vadību
Vektoru grupa	Dyn11
Impedance (UK%)	8-10%(Projekts{0}}konkrēts)
Harmoniskais vērtējums	K-13 vai augstāks / IEC 60076-14 dizains D
Efektivitāte	IE3 (Premium) vai IE4 (Super Premium)
Uzraudzība (TMCU)	Iegultās PT100, PD uzraudzība, IEC 61850
Skaņas līmenis	Mazāks vai vienāds ar 65 dB(A)
Standarti	IEC 60076-11, -5, -14; IEEE C57.12.01, .91, .154



GNEE priekšrocība: paredzēta rūpnieciskām vajadzībām

GNEE nepiedāvā kataloga produktus šādām kritiskām lietojumprogrammām. Mēs nodrošināmizstrādāti, lai-pasūtītu-risinājumus.

• Sadarbības projektēšanas process:Mēs sadarbojamies ar jūsu EPC vai konsultantu inženieri, lai pielāgotu katru parametru.
• Pierādīts uz lauka:Mūsu transformatori darbojas ķīmiskajās rūpnīcās, tērauda rūpnīcās un lielākajās rūpniecības zonās visā pasaulē.
• Pilna testa validācija:Mēs sniedzam sertificētus tipa pārbaudes ziņojumus parĪssavienojuma-izturība, temperatūras paaugstināšanās un daļēja izlāde.
• Dzīves cikla atbalsts:No rezerves daļu nodošanas ekspluatācijā līdz attālinātai diagnostikai mēs atbalstām transformatoru visā tā kalpošanas laikā.



Secinājums: ieguldiet sava parka produktivitātes pamatos

The33kV trīs-fāzu sausais-tipa transformatorsir jūsu industriālā parka elektrotīkla stūrakmens. Vienības norādīšana ar šīm stingrajām dizaina prasībām-izturīga konstrukcija, augstas pieejamības funkcijas, izcila elektriskā veiktspēja un nākotnes{0}}izturība-ir ieguldījums parka pievilcībā nomniekiem, tā darbības efektivitātē un ilgtermiņa-izaugsmes potenciālā.

Pieprasīt cenas piedāvājumu



Ražotāja izvēle ar rūpnieciskiem ciltsrakstiem ir tikpat svarīga kā pašas specifikācijas.



Vai esat gatavs izstrādāt sava industriālā parka jaudas mugurkaulu? Sazinieties ar GNEE rūpniecisko elektrotīklu speciālistiem jau šodien.Dalieties savos parka plānos, un mēs izstrādāsim detalizētu tehnisko piedāvājumu a33kV trīs-fāzu sausais-tipa transformatorsparedzēti ne tikai funkcionēšanai, bet arī izaugsmes veicināšanai un uzticamības nodrošināšanai jūsu projekta darbības laikā.
